폭발위험장소 구분도 작성 대상 사업장 가이드 (KS 기준)

폭발위험장소 구분도 작성 대상 사업장 가이드 (KS 기준)

1. 관련 법적 근거 및 표준

• 산업안전보건법 제23조 (안전조치): 화재·폭발 위험이 있는 장소에 대한 방폭 조치 의무.
• 산업안전보건기준에 관한 규칙 제311조 (폭발위험장소에서 사용하는 전기기계·기구의 선정 등): 폭발위험장소의 설정 및 방폭구조 전기기구 사용 의무.
• KOSHA GUIDE (P-135-2022): 인화성 액체 및 가스 누출원별 폭발위험장소 구분 범위 설정에 관한 기술 지침.
• 한국산업표준 (KS C IEC 60079-10-1): 가스 폭발위험장소의 구분.
• 한국산업표준 (KS C IEC 60079-10-2): 분진 폭발위험장소의 구분.

2. 작성 의무 대상 장소

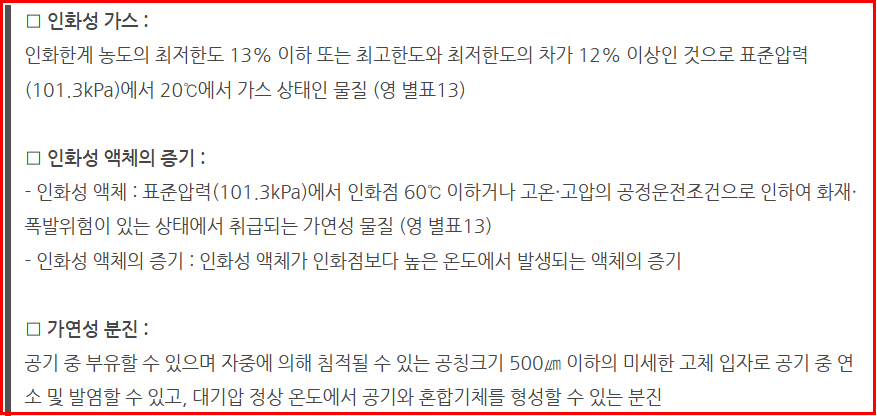

인화성 가스, 액체 증기 또는 가연성 분진을 취급하여 폭발성 분위기가 형성될 우려가 있는 모든 장소가 대상입니다.



주) 폭발위험장소의 기준은 인화성 액체 자체가 아니라 인화성 액체의 ‘증기’ 발생 여부입니다.
     사업장에서 인화성 액체를 취급한다고 해서 모두 폭발위험장소로 구분하는 것은 잘못된 해석입니다.
     폭발과 화재는 구분해야 하며,
     인화점이 60℃ 이하인 인화성 액체(표준압력, 60 ℃ 이하)를 취급하더라도 주변 온도가 인화점보다 높아 증기가

     발생하는 조건 이어야 폭발위험장소로 판단됩니다.

     만약 상온·상압 조건에서 작업장 온도는 최악의 경우(예,한여름) 약 40℃, 측정오차 고려하면 최대 45℃ 정도로

     볼 수 있으며 즉 인화점이 45℃를 초과하는 인화성액체라도 상온상압에서 폭발위험이 없을 수 있습니다.

---

3. 작성 제외 대상 (비대상 장소)

폭발위험이 현저히 낮거나 별도의 안전 기준이 적용되는 경우 제외될 수 있습니다. (단, 전문가의 기술적 판단 필요)

• 취급량 극소: 인화성 물질의 취급량이 매우 적어 누출 시에도 폭발성 분위기를 형성할 우려가 없는 경우.
• 완전 밀폐 구조: 누출 가능성이 전혀 없는 견고한 용기 내부에만 물질이 존재하는 경우. (단, 연결부나 밸브는 점검 필요)
• 연소 기구 내부: 보일러, 가열로 등 내부에서 화염이 존재하는 장소 (그 주변은 대상이 될 수 있음).
• 상업/가정용 저압 설비: 가정용 도시가스 설비나 단순 상업용 소규모 주방 설비 등.
• 고인화점 물질: 상온에서 인화점이 매우 높고(60℃ 이상), 가열 공정이 없는 경우.

<상세 법규 검토>

---

4. 구분도 작성 시 포함 내용 (의무 사항)

구분도에는 단순히 범위만 그리는 것이 아니라 아래 데이터가 반드시 포함되어야 합니다.

1. 누출원 파악: 밸브, 플랜지, 펌프 밀봉부, 배기구 등 누출 가능 지점.
2. 누출 등급 결정: 연속누출(0종), 1차누출(1종), 2차누출(2종).
3. 환기 상태 평가: 환기 등급(높음/중간/낮음) 및 환기 유효성 확인.
4. 위험 범위 산정: 누출률과 환기 상태에 따른 위험 거리 계산.

5. 작성 시 주의사항

• PSM(공정안전보고서) 대상 사업장: 반드시 폭발위험장소 구분도 및 방폭기기 선정 리스트를 제출하고 심사받아야 합니다.
• 유해위험방지계획서 대상 사업장: 설비 증설이나 변경 시 구분도를 새로 작성하여 반영해야 합니다.
• 과태료: 폭발위험장소를 설정하지 않거나, 그에 맞지 않는 비방폭 기기를 사용할 경우 산업안전보건법에 따라 5,000만 원 이하의 과태료 또는 형사 처벌 대상이 될 수 있습니다.
